MATHE-FUNKTIONEN
Verbessern Sie Ihre Datenanalyse mit den leistungsstarken mathematischen Funktionen von OXYGEN. Führen Sie komplexe Berechnungen durch, analysieren Sie Frequenzdaten mit FFT, CPB und fortschrittlichen Filtern, und gewinnen Sie wertvolle Einblicke in rotierende Maschinen mit Ordnungsanalyse. Für spezielle Aufgaben stehen Funktionen wie Modaltest, Schallpegelanalyse, Cepstralanalyse, Swept-Sine-Analyse und Rosettenberechnung zur Verfügung. Verwandeln Sie Rohdaten in aussagekräftige Ergebnisse – mit OXYGEN.
BASISDATENVERARBEITUNG
FORMELN
Nutzen Sie die leistungsstarken mathematischen Formeln, um mit Ihren Signalen und Daten arithmetische Berechnungen durchzuführen:
- Standard-Arithmetik und trigonometrische Funktionen.
- Logische Operationen.
- Messfunktionen wie Ereigniszähler oder Stopp-Mathematik.

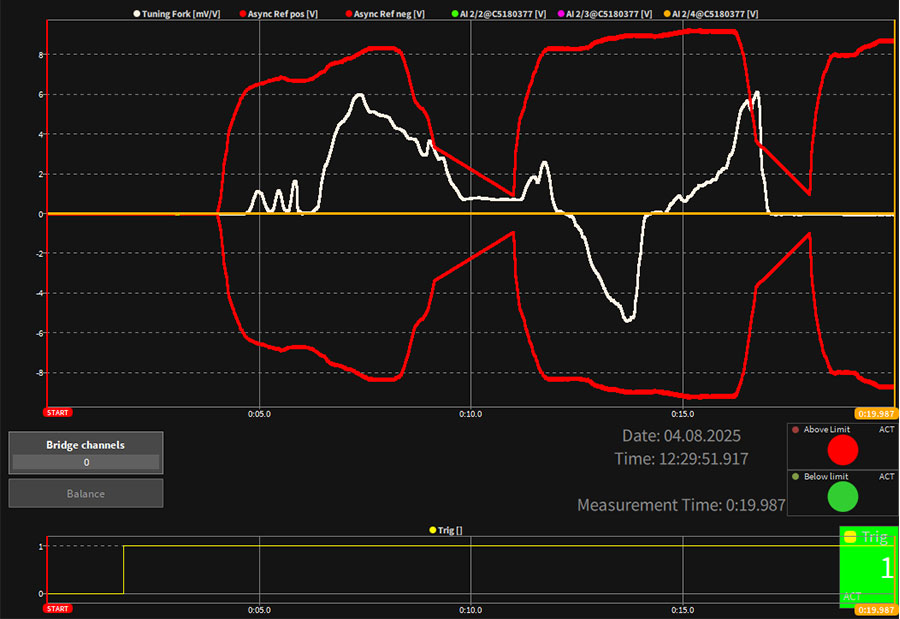

- Referenzkurven im Zeitbereich definierbar.
- Und vieles mehr.

STATISTIK
Das Statistikmodul von OXYGEN bietet eine Vielzahl von Analyseoptionen:
- Umfangreiche statistische Größen.
- Verschiedene Berechnungsmethoden wie Blockanalyse, gleitender Durchschnitt, Gesamtwerte oder getriggerte Statistiken.
- Zusätzliche flexible Anpassungsmöglichkeiten.

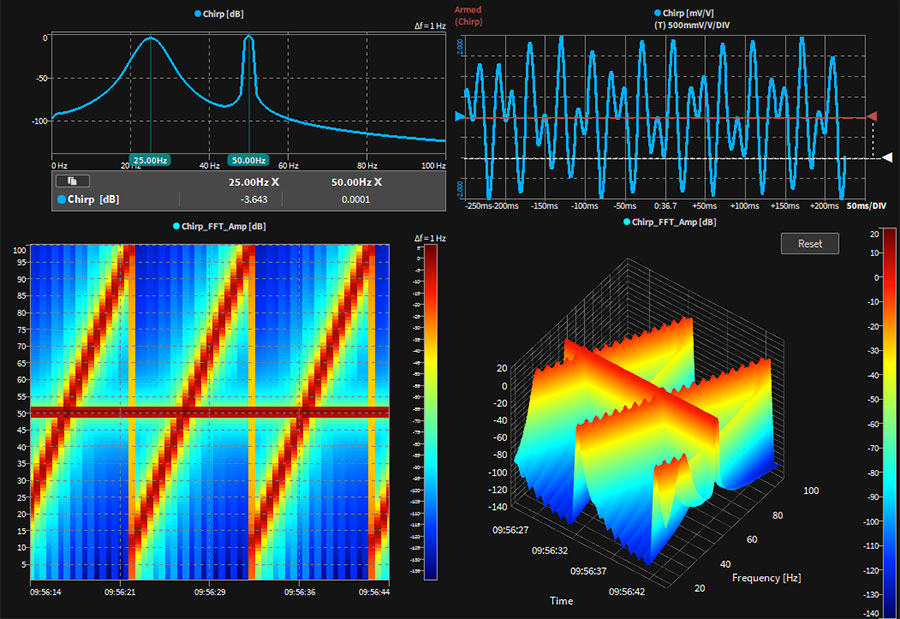

FFT-ANALYSE
Analysieren Sie Ihre Daten im Frequenzbereich mit der flexiblen und benutzerfreundlichen FFT-Analyse von OXYGEN:
- Frei wählbare Anzahl an Eingangssamples oder Linienauflösung.
- Optionales Zero-Padding für verbesserte Linienauflösung.
- Verschiedene Fenster- und Skalierungstypen verfügbar.
- Referenzkurven zur Darstellung von Schwellenwerten und Warnungen.
- STFT (Short-Time Fourier Transform), um spektrale Änderungen im Zeitverlauf sichtbar zu machen.

CPB-ANALYSE
Die CPB-Analyse berechnet ein konstantes prozentuales Bandbreitenspektrum:
- 1/1, 1/3 oder 1/12 Oktavbandauflösung gemäß EN 61260.
- Frequenzgewichtungen: A, B, C oder D.
- Block- oder Gesamtanalyse.
- Energetische Summenberechnung.
- Direkte Datenübertragung in Excel.

IIR & FIR FILTER
Unterschiedliche Analysen und Datensätze erfordern unterschiedliche Filterlösungen. OXYGEN bietet vielseitige Filteroptionen mit leicht konfigurierbaren IIR- und FIR-Filtern, die für verschiedene Analyseanforderungen geeignet sind.
- Filtertypen
- Tiefpass, Hochpass, Bandpass, Bandsperre
- IIR-Filter
- Wählen Sie zwischen Bessel- und Butterworth-Filter.
- Wählbare Ordnungen: 2., 4., 6., 8. oder 10.
- Frei definierbare Grenzfrequenzen.
- Unterstützung von Integration und Differentiation.
- FIR-Filter
- Frei wählbare Filterlänge und Fenster-Typ.
- Effiziente Datenreduktion durch Decimation.
- Unterstützung für mehrstufiges Filterdesign.
- Automatische Filterverzögerungskompensation.

ERWEITERTE DATENVERARBEITUNG

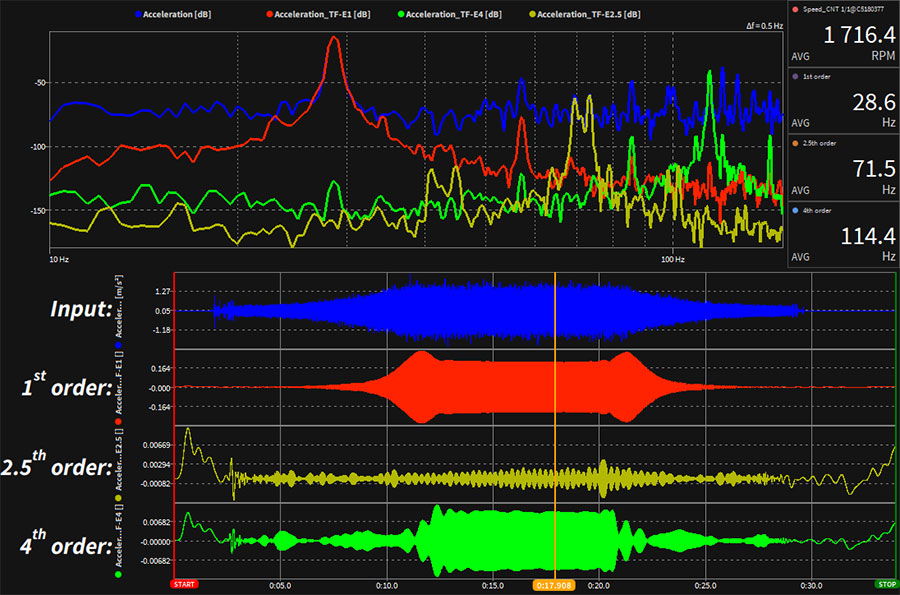

ORDNUNGSANALYSE
Das Ordnungsanalyse-Modul verwandelt OXYGEN in ein umfassendes Tool für die Analyse von Geräuschen und Schwingungen rotierender Maschinen und liefert Frequenz- und Ordnungsspektren in Abhängigkeit von der Drehzahl.
- Gleichzeitige Analyse im Frequenz- und Ordnungsbereich.
- Intelligenter Resampling-Algorithmus für präzise Ergebnisse.
- Drehzahlbereiche von 60 bis 100.000 U/min.
- Ordnungsauflösung von 0,01 bis 1 mit bis zu 90 % Überlappung.
- Visualisierung in Intensitätsdiagrammen.

MODALTEST
Mit der Modaltest-Option von OXYGEN analysieren Sie die Frequenzeigenschaften mechanischer Strukturen, um Resonanzen und Dämpfung zu bestimmen.
- Erregung des Prüflings mit Modalhammer.
- SISO- und SIMO-Tests mit beweglichem Hammer und Sensor.
- Berechnung komplexer Übertragungsfunktionen und Kohärenzen.
- Interaktive Visualisierungsoptionen.
- Export in Formate wie *.uff für die Nachbearbeitung.

SCHALLPEGELANALYSE
Das Sound Level Plugin ermöglicht EchtzeitanalyseN von zeitabhängigen Schalldruckpegeln, Energieäquivalenzpegeln und anpassbaren statistischen Schallpegeln. Verwandeln Sie Ihr DEWETRON Messsystem in das perfekte Werkzeug für die Analyse von Maschinenakustik, Schallverteilung in Gebäuden und Langzeit-Lärmüberwachung.
- Frequenzgewichtungen: A, B, C, D und Z (DIN EN 61672-1).
- Zeitgewichtungen: Schnell, langsam und Impuls (IEC 651).
- Gesamt- und Intervallaufzeichnungen.
- Audio-Wiedergabe mit Stummschaltung, Lautstärkeregelung und Pegelanzeige.

CEPSTRAL-ANALYSE
Die Cepstral-Analyse in OXYGEN bietet fortschrittliche Werkzeuge für die Audio- und Akustiksignalverarbeitung, die sich ideal für Anwendungen wie die Schwingungsanalyse und die Charakterisierung seismischer Echos eignen.
- Berechnung von Amplituden-, Leistungs- oder komplexem Cepstrum.
- Visualisierung im Quefrency-Bereich.
- Filterung von Signalen im niedrigen oder hohen Cepstrum.

SWEPT-SINUS-ANALYSE
Unser Swept-Sinus-Analysemodul eignet sich perfekt für Strukturanalysen wie beispielsweise Shaker-Tests und hilft Ihnen bei der Erstellung von Bode-Diagrammen Ihres Prüflings.
- Synchronisation von 1 Hz bis 20 kHz.
- Berechnung von Gesamt- und Grundamplitude sowie Phase.
- Unterstützung für mehrere Eingangskanäle.
- Darstellung von Amplituden- und Phasendaten in Bode-Diagrammen.

ROSETTEN-ANALYSE
Eine Dehnungsmessstreifen-Rosette beschreibt zwei oder mehr Dehnungsmessstreifen-Sensoren, die in bestimmten Ausrichtungen nahe beieinander angebracht werden, um die Dehnung in verschiedenen Richtungen zu analysieren.
Da einzelne Dehnungsmessstreifen nur die Dehnung in einer Richtung messen können, bietet die Anwendung mehrerer Dehnungsmessstreifen die Möglichkeit, mehrere Messungen durchzuführen und so die Dehnung auf der zu messenden Oberfläche genauer zu beurteilen.
- Unterstützung für 45°, 60° und 90° Rosetten.
- Frei wählbarer Referenzwinkel.
- Automatische Berechnung zahlreicher Dehnungs- und Spannungsparameter.
