DATENPROTOKOLLE und FERNSTEUERUNG
OXYGEN bietet Ihnen unterschiedlichste Funktionen für die Dateneingabe und -ausgabe, einschließlich Ethernet, MODBUS TCP und XCP für eine nahtlose Integration und Steuerung. Streamen und zeichnen Sie Daten über SCPI auf, verwalten Sie Geräte mit Fernsteuerung und stellen Sie eine reibungslose Kommunikation mit Prüfständen über EtherCAT oder CAN-out sicher. Ob für UDP-Daten, Fernzugriff oder benutzerdefinierte Anwendungen, OXYGEN bietet vielseitige Tools, um Ihre Datenerfassungs- und Steuerungsanforderungen effizient zu erfüllen.
STANDARDISIERTE DATENEINGABE-FUNKTIONEN
ETHERNET-UDP-EMPFÄNGER
Verarbeiten Sie UDP-Datenquellen direkt in OXYGEN. Der Ethernet-Empfänger wandelt UDP-Pakete in OXYGEN-Kanäle um, sodass Sie diese gemeinsam mit anderen Daten visualisieren und aufzeichnen können.
- Unterstützt mehrere Empfängerinstanzen.
- Nutzt eine einfache XML-Struktur für die Paketbeschreibung.
- Zeit-Synchronisation durch Dekodierung von Zeitstempeln.

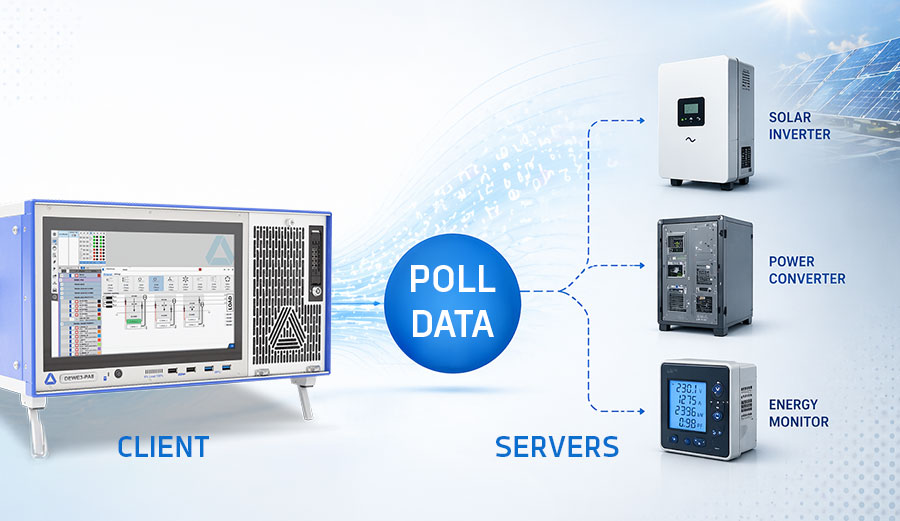

MODBUS TCP CLIENT
Lesen und speichern Sie Daten von MODBUS TCP-Clients. Überwachen und analysieren Sie Zustände des Prüflings und vergleichen Sie interne Werte mit gemessenen Daten – perfekt für Solarwechselrichter, Leistungskonverter oder Energiemonitore.

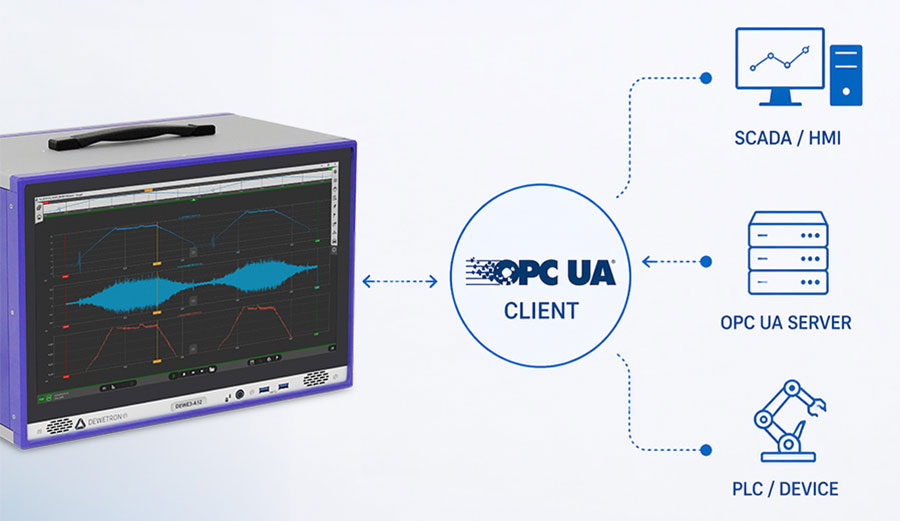

OPC-UA-Client
Verbinden Sie externe Datenquellen mit dem OPC UA Client und integrieren Sie Prozessdaten direkt in OXYGEN zur Visualisierung, Aufzeichnung und Analyse. Konfigurieren Sie das Publishing-Intervall entsprechend dem verbundenen Server, wählen Sie zwischen interner Client-Zeit oder gemeldeter Server-Zeit als Zeitquelle und nutzen Sie bei Bedarf Sicherheitszertifikate sowie Authentifizierung. Zusätzlich können Kanaleigenschaften eingesehen werden – für maximale Transparenz und eine einfache Integration.
STANDARDISIERTE DATENAUSGABE-FUNKTIONEN
ETHERNET UDP SENDER
Mit dem Ethernet-Sender können Sie auf einfache Weise Messdaten über Ethernet UDP an eine oder mehrere Datensenken übertragen. Eine XML-Datei zur Dekodierung der Daten auf der Empfängerseite wird automatisch generiert und kann nahtlos vom Ethernet-Empfänger von OXYGEN importiert werden. Diese leistungsstarke Kombination ist ideal für die effiziente Verteilung von Daten an mehrere Clients zu Überwachungszwecken.
- Maximale Ausgaberate: 100 Hz
- End-to-End oder Broadcast unterstützt
- Direkt kompatibel mit Ethernet-Empfänger

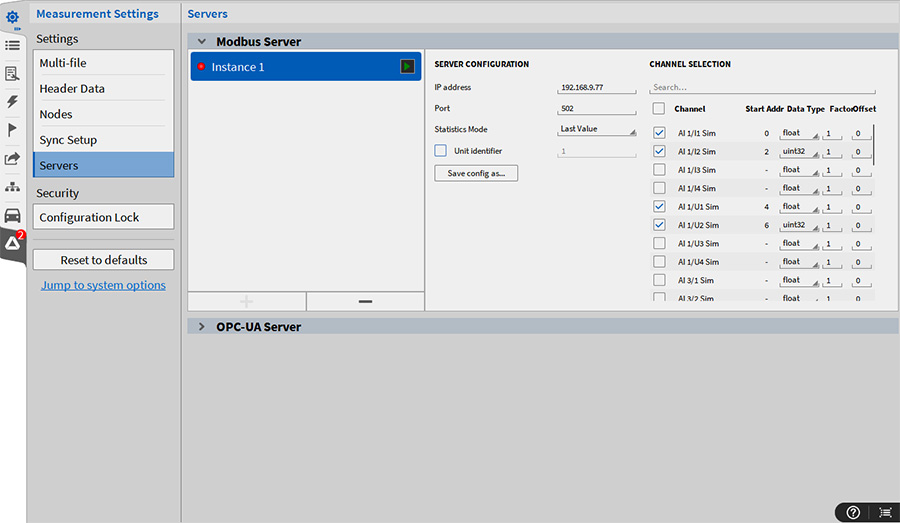

Modbus TCP Server
Verwandeln Sie Ihr DEWETRON-System in einen Modbus TCP Server. Messdaten werden bereitgestellt, und das System reagiert zuverlässig auf Lese- oder Schreibanfragen von angeschlossenen Modbus-Clients (Mastern). Dadurch wird die Integration in bestehende Automatisierungs- und Steuerungssysteme einfach und effizient. Wählen Sie den gewünschten Statistikmodus, definieren Sie exakt, welche Kanäle übertragen werden sollen, und profitieren Sie von Abfrageraten von bis zu 100 Hz. Abschließend können Sie Ihre Konfiguration als XML-Datei speichern und direkt in den Modbus TCP Client von OXYGEN importieren – für eine schnelle und reibungslose Einrichtung.

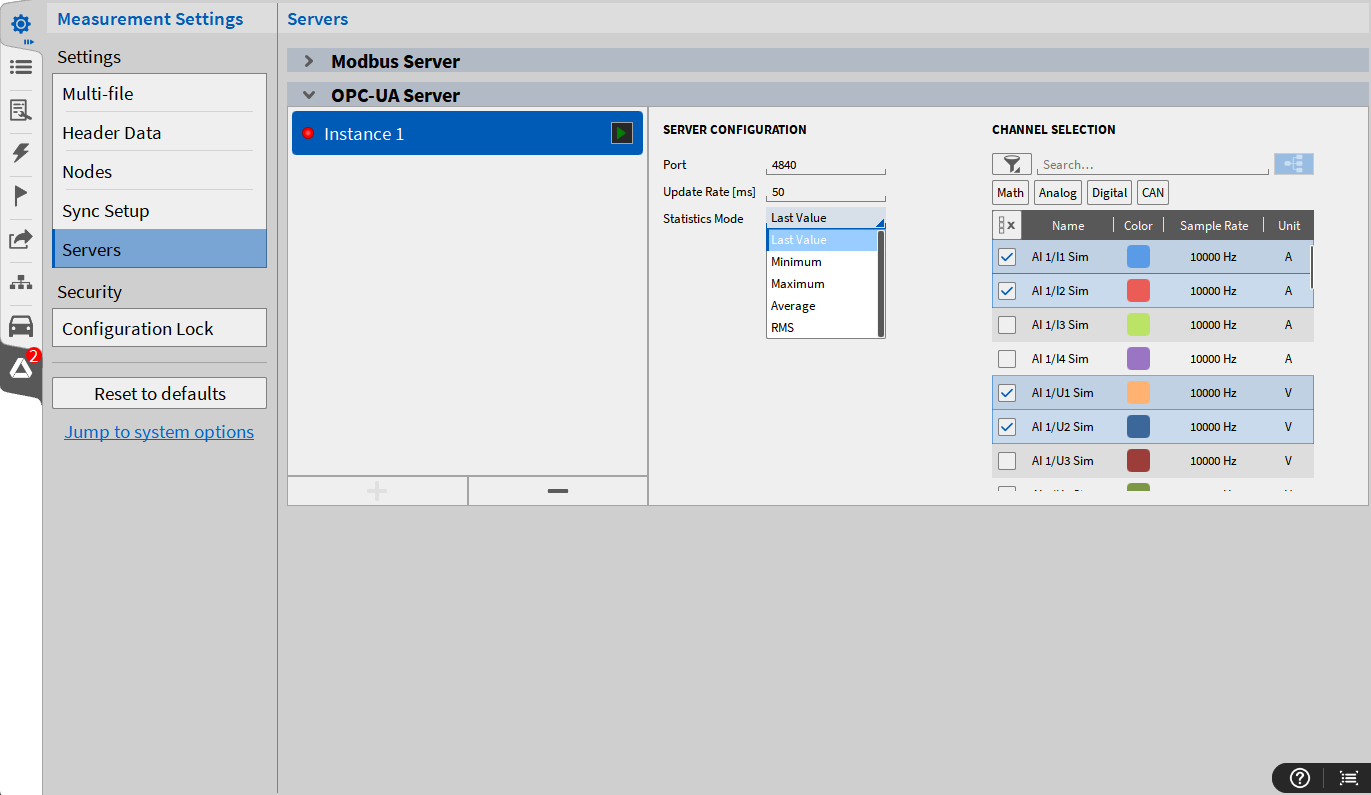

OPC-UA Server
Teilen Sie Ihre Messdaten mit unserem integrierten OPC UA Server. Ausgewählte Kanäle werden aktiv veröffentlicht, ohne auf Anfragen von Clients warten zu müssen, und ermöglichen so einen schnellen und effizienten Datenaustausch. Mit konfigurierbaren Aktualisierungsraten von 50 bis 1000 ms sowie wählbaren Statistikmodi wie Letzter Wert, Minimum, Maximum, Mittelwert oder RMS eignet sich der Server ideal für Automatisierungs-, Überwachungs- und Systemintegrationsaufgaben.
ALLE INFOS AUF EINEM BLICK
In unserem One-Pager finden Sie alle Infos wie Sie DEWETRON für Datenprotokolle und Fernsteuerung nutzen können.
Standardisierte Testumgebungsprotokolle
DATENAUSGABE ÜBER SCPI
Nutzen Sie die SCPI-Schnittstelle für Datenübertragung und Fernsteuerung:
- Abruf einzelner Werte oder gepufferter Daten.
- Datenübertragungsraten bis zu 10 kS/s.
- Verschiedene Formate für effiziente Übertragung und Dekodierung.
XCP-OUT
CAN-OUT ist nicht schnell genug für Ihre Fahrzeug-Testumgebung? Dann verwenden Sie XCP über Ethernet! Mit dieser Option wird OXYGEN als XCP-Slave verwendet und schickt Messdaten and Ihre Testumgebung.
- ASAM-Standard mit automatischer A2L-Generierung
- Polling und DAQ-Listen-Unterstützung (bis zu 2 MS/s) für Live-Datenübertragung
- Messsteuerung und Software-Synchronisation
- Kompatibel mit Vector CANape und ETAS INCA
ETHERCAT
Unterstützt Ihr Prüfstand nur EtherCAT für Daten und Steuerung? Kein Problem! Unsere TRION-EtherCAT-Hardware erfüllt Ihre Anforderungen:
- Übertragung von bis zu 100 Messkanälen über EtherCAT
- Bis zu 1000 Hz Aktualisierungsrate
- Typ I/O-Verzögerung: 200 ms
- Übertragung von absoluten Zeitstempeln zur Nachsynchronisation
- Automatische ESI-Dateierzeugung
CAN-OUT
Wenn Sie erfasste Daten auf dem CAN-Bus benötigen, können Sie mit der CAN-Transmit-Funktion nahezu jeden OXYGEN-Kanal zyklisch auf dem CAN-Bus bedienen.
- Unterstützt TRION-CAN und Vector CAN
- Gleichzeitiges Senden und Empfangen auf demselben Bus
- Wählbares Übertragungsintervall für jede CAN-Nachricht
- Anpassung der Übertragungsverzögerung für Qualität oder Reaktionsfähigkeit
- Automatische Generierung von .dbc-Dateien für die Dekodierung
Proprietäre Datenausgabeprotokolle
DATA STREAM
Mit der Datenstromfunktion können Sie Daten in Ihrer eigenen Anwendung übertragen und verarbeiten. Streamen Sie Rohdaten und berechnete Daten, wie Leistung oder Statistiken, über TCP/IP mit hoher Geschwindigkeit an eine oder mehrere Anwendungen.
- Streamen Sie Daten über TCP/IP mit voller Abtastrate.
- Konfigurieren Sie Datenströme über die SCPI-Schnittstelle für eine vollständige Fernsteuerung.
- Unterstützt mehrere Streams mit individuell konfigurierbaren Kanälen.
- Beispiel-Streamdecoder in C und Python verfügbar.
- Kontinuierliches und getriggertes Streaming wird unterstützt.
- Kann während der Erfassung, Aufzeichnung und sogar während der Nachbearbeitung zur Übertragung von Daten aus einer *.dmd-Datei verwendet werden.

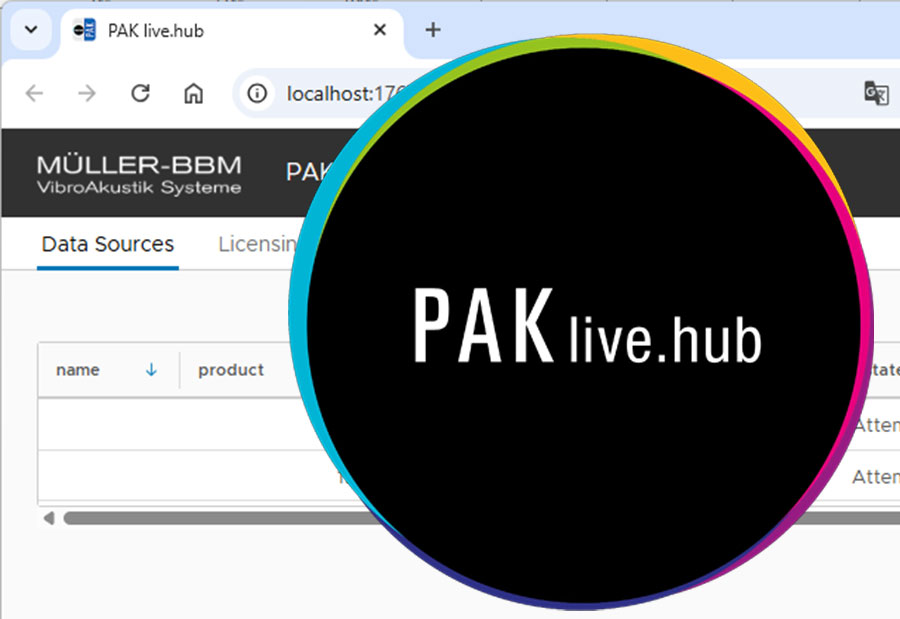

PAK Live Plugin
Das PAK Live Plugin von OXYGEN ermöglicht das Live-Datenstreaming in das PAK-Ökosystem von Müller-BBM Vibroakustiksysteme.
Übertragen Sie Messdaten mühelos in Echtzeit und integrieren Sie Ihr DEWETRON-System in den PAK Live Hub, um sofortige Dateneinblicke über verbundene Systeme hinweg zu erhalten.
Fernsteuerungs- und Automatisierungslösungen
FERNZUGRIFF UND AUTOMATISIERUNG MIT SCPI
Die SCPI-Schnittstelle von OXYGEN ist das leistungsfähige Werkzeug zur Datenübertragung und Fernsteuerung. Die folgenden Fernsteuerungsmöglichkeiten stehen bei Verwendung von SCPI zur Verfügung:
- Erfassungs- und Aufzeichnungssteuerung
- Vollständiger Zugriff auf die Kanalliste zum Lesen und Konfigurieren der Kanaleinstellungen
- Bearbeitung von Header-Informationen
- Trigger-Steuerung
- Screenshot-Initiierung
- Zugriff auf Messbildschirme
- Änderung der Kanalzuweisung von Instrumenten
- Änderung von Instrument Properties
FERNZUGRIFF oder REMOTE ZUGRIFF
Da DEWETRON-Systeme auf Windows oder Linux basieren, können Sie gängige Remote-Access-Tools nutzen, um Ihr System über Netzwerk oder VPN zu konfigurieren.
