TRION(3) MULTI-Module
Synchrone analoge Signalerfassung von beliebigen Sensoren
Stecken Sie unsere TRION(3)-MULTI Universal-Analogverstärker einfach in Ihr Datenerfassungssystem und schließen Sie direkt Brücke, Spannung, Strom, IEPE, Widerstand, Potentiometer, RTD, Zähler und CAN sowie Ladung, Temperatur und LVDT über MSI-Adapter an. Erleben Sie volle Flexibilität und hohe Kanaldichte.

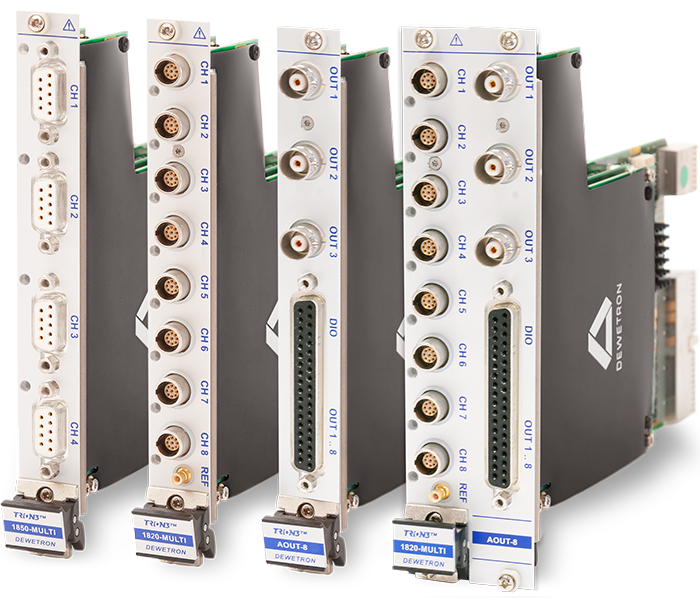

ÜBERSICHT TRION(3) MULTI-MODULE
 |
KANÄLE | ABTASTRATE/ KANAL |
AUFLÖSUNG | ISOLATION | ANSCHLUSS- TYPEN |
||
TRION3-1850-MULTI |
         |
Datenblatt | 4 oder 8 | 5 MS/s | 24-bit >2 MS/s: 18-bit | ISO | 4 D-SUB oder 8 LEMO 0B |
TRION3-1820-MULTI |
|
Datenblatt | 4 oder 8 | 2 MS/s | 24-bit >2 MS/s: 18-bit | ISO | 4 D-SUB oder 8 LEMO 0B |
TRION-1820-MULTI |
|
Datenblatt | 4 | 2 MS/s | 24-bit >2 MS/s: 18-bit | ISO | 4 D-SUB |
TRION-2402-MULTI |
|
Datenblatt | 4 oder 8 | 200 kS/s | 24-bit | ISO | 4 D-SUB oder 8 LEMO 0B |
TRION3-1850-MULTI-AOUT-8 |
 |
Datenblatt | IN: 8 OUT: 8 |
IN: 5 MS/s OUT: 2,5 MS/s |
IN: 24-bit OUT: 32-bit |
IN: ISO OUT: ISO |
IN: LEMO 0B OUT: D-SUB, BNC |
| TRION3-1820-MULTI-AOUT-8
|
|
Datenblatt | IN: 8 OUT: 8 |
IN: 2 MS/s OUT: 2,5 MS/s |
IN: 24-bit OUT: 32-bit |
IN: ISO OUT: ISO |
IN: LEMO 0B OUT: D-SUB, BNC |
| TRION3-AOUT-8
|
|
Datenblatt | OUT: 8 | 2,5 MS/s | Up to 32-bit | ISO | OUT: D-SUB, BNC |
Kompatibilität: Die Highspeed-DEWE3-Messsysteme unterstützen beides, TRION3 und TRION Module. Die DEWE2-Messsysteme unterstützen nur die TRION Module.
Hier finden Sie die Übersicht unserer Messsysteme.
10+ Messmodi für fast jeden Sensor und jede Anwendung:
9 native Modi:
- Brücke
- Spannung
- Strom
- IEPE
- Widerstand
- Potentiometer
- Temperatur (RTD)
- Zähler und CAN
- MSI-Kompatibilität für Ladung, Thermoelement und LVDT-Eingang
3 MSI-Kompatibilitäten:
- Ladungseingang
- Thermoelement-Eingang
- LVDT-Eingang
| EINGANGSSIGNALE | BEREICH | UNTERSTÜTZTE SENSOREN |
Spannung  |
±2 mV bis ±100 V frei programmierbar | – |
| IEPE® |
100 mV bis ±10 V frei programmierbar | IEPE® Sensoren |
| Brücke |
1 bis 1000 mV/V | 4-, 5-, 6-drahtige Vollbrücke; 3-, 4-, 5-drahtige Halbbrücke; 2-, 3-, 4-drahtige Viertelbrücke; 120 / 350 / 1000 Ω |
| Widerstand |
10 Ω bis 30 kΩ | Potentiometer, Widerstandstemperaturerkennung: Pt100, Pt200, Pt300, Pt500, Pt2000 (2-, 3-, 4-drahtig) |
Strom  |
±30 mA | 4 bis 20 mA Sensoren; schleifengespeiste Sensoren |
| CAN |
– | CAN 2.0 |
| MSI |
MSI-BR-CH-x: 500 bis 50000 pC MSI-BR-TH-x: verschiedene TC Bereiche MSI-BR-LVDT |
LVDT, RVDT, Ladungsausgang und Thermoelemente |
| Genauigkeit Eingangsspannung ≤10 V |
DC 0,1 Hz bis 10 kHz 10 kHz bis 50 kHz 50 kHz bis 100 kHz |
±0,02 % des Messwerts, ±0,02 % des Messbereichs ±20 μV ±0,02 % des Messwerts, ± 0,02 % des Messbereichs ±20 μV ±0,1 % des Messwerts, ± 0,02 % des Messbereichs ±20 μV ±0,5 % des Messwerts, ± 0,02 % des Messbereichs ±20 μV |
| Eingangsimpedanz | Differentiell (100 MΩ oder 1 MΩ), Single ended (50 MΩ) | |
| Eingangskopplung | DC/AC (Hochpassfilter 0,16 Hz bis 100 Hz frei programmierbar) | |
| Störungsfreier dynamischer Bereich (10 V Bereich) |
1 kS/s bis 200 kS/s: 140 dB |
Isolierte High-Speed-Eingänge
Unsere TRION(3)-18xx-MULTI Module sind schneller als alle vergleichbaren Module auf dem Markt.
- Gleichzeitige Abtastrate von bis zu 5 MS/s
- Analoge Bandbreite von 2 MHz
- Kontinuierliches Daten-Streaming zur Anwendung und Festplatte
- Vollständig isoliert: Kanal-zu-Kanal und Kanal-zu-Masse (350 V)
- Für DEWE2 (2 MS/s) und DEWE3 (5 MS/s)
Perfekte Synchronisation durch simultane Abtastung
Für ein optimales Signal-Rausch-Verhältnis und aliasfreie Daten verfügt das Modul über:
- Analoge Anti-Alias-Filter.
- Präzise Tiefpassfilter mit Bessel- und Butterworth-Charakteristik (bis 8. Ordnung), frei programmierbare Grenzfrequenz.
- Programmierbare AC-Kopplung (0,16 Hz bis 100 Hz).
- Linearisation von RTD- und Thermoelement-Sensoren.
Ultra-niedriges Rauschen und Verzerrung
Die analoge Schaltungsarchitektur und die AD-Wandlung setzen neue Maßstäbe: bessere Leistung als jedes andere 24-Bit-Highspeed-Messsystem.
- Hervorragender Dynamikbereich von 140 dB.
- Höchste Genauigkeit auch für Wechselstromsignale.
- Marktführende Anzahl an effektiven Bits.
- Perfekte Lösung für die Analyse dynamischer Signale in der mechanischen Strukturanalyse.
- Total Harmonic Distortion (THD) von -108 dB bei 1 kHz.
Leistungsstarke Sensorversorgung
Die Module bieten eine leistungsstarke Sensor-Erregung, die fast jeden Sensortyp unterstützt:
- Spannung: 0 bis 24 V mit bis zu 100 mA (max. 0,5 W).
- Strom: 0,1 bis 60 mA mit bis zu 24 V (>20 mA: 10 V).
- Höchste Genauigkeit von 0,02 %.
- Keine Leistungsverteilung zwischen den einzelnen Eingängen erforderlich.
