Leistungsanalyse
Verwandeln Sie Ihr DEWETRON-Messgerät in einen leistungsstarken Power Analyzer. Diese Kernfunktion unserer PA-Serie ist auch für andere Geräte verfügbar und bietet unvergleichliche Flexibilität und umfangreiche Möglichkeiten.
FUNKTIONEN DER LEISTUNGSANALYSE
- Phasensysteme analysieren: Unterstützt 1 bis 9 Phasen (z. B. 1P2W, 2V2A, 3P3W, 3P4W, 2x 3P3W).
- Power-Gruppen: Logische Zusammenfassung mehrerer Leistungssysteme.
- Frequenzerkennung: Automatische Erkennung der Grundfrequenz für höchste Präzision, mit sekundärer Synchronisationsquelle als Absicherung. Unterstützt feste Ausgaberaten.
- Präzise Berechnungen: Lückenlose zyklische Berechnungen ohne Blindstellen.
- Rohdatenvisualisierung und -Speicherung: Direkte Einsicht und Dokumentation von Messwerten.
- Vielfältige Visualisierungen: Spezielle Instrumente für klare Darstellung der Leistungsdaten.
- Online- und Offline-Leistungsanalyse: Flexibel und jederzeit verfügbar.
GRUNDFUNKTIONEN

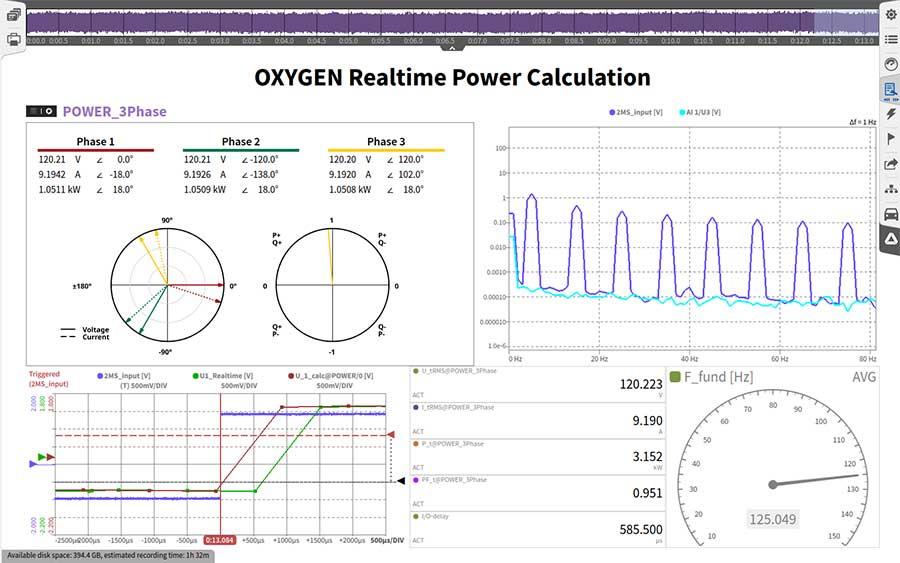

Mit der Basis-Leistungsoption von OXYGEN lassen sich alle wichtigen Parameter der elektrischen Leistung Ihres Prüflings (DUT) im Zeitbereich analysieren:
Zyklische Berechnung von:
- Spannung
- L-L & L-N, RMS, Durchschnitt, P2P
- RMS, AVG and P2P
- Strom
- RMS, AVG and P2P
- Wirkleistung, Blindleistung und Scheinleistung
- Leistungsfaktor und Energie
- Symmetrische Komponenten
- Analyse von Gesamt- und Grundwerten
ERWEITERTE FUNKTIONEN
Die erweiterte Leistungsoption von OXYGEN bietet Ihnen tiefere Einblicke in Ihren Prüfling durch die Analyse des Frequenzbereichs und mehr. Darüber hinaus ist sie das perfekte Add-on für Wechselrichterentwickler, da sie automatisch den elektrischen und mechanischen Wirkungsgrad berechnet und nahtlos eine d/Q-Analyse bietet. Perfekt für Ingenieure in der PV-Industrie: Spannungsschwankungen und Flickeranalyse sind ebenfalls integriert.
- Harmonische und Zwischenharmonische (IEC 61000-4-7)
- Hochfrequente Komponenten und Supraharmonische
- Spannungsschwankungen (IEC 61000-4-15)
- Flicker-Emissionen (IEC 61400-21)
- D/Q-Analyse
- Mechanische Leistungsanalyse
- Wirkungsgradanalyse und Online-Wirkungsgradkartierung
EXPERTENFUNKTIONEN
Wenn Sie mit erneuerbaren Energien arbeiten, sollten Sie einen Blick auf die Expert Power Option von OXYGEN werfen, da diese Berechnungen gemäß IEC 61400-21 und FGW TR3 bietet
- Rolling-Berechnungen gemäß FGW-TG3-Standards.
- Anpassbare Schwellenwerte und Aktualisierungsraten für individuelle Analysen.
Validierung von Oberschwingungen und Flicker
Das universelle Leistungsmessgerät von OXYGEN kann nicht nur zur Visualisierung Ihrer Messdaten verwendet werden, sondern auch zur Validierung Ihrer Harmonischen- und Flicker-Ergebnisse und zur Meldung, wenn vordefinierte Grenzwerte überschritten wurden. Pass/Fail-Limits können vom Benutzer je nach erforderlicher Norm frei definiert werden. Die Ergebnisse werden in einer strukturierten Übersicht angezeigt, die direkt für das Reporting verwendet werden kann.
Diese leistungsstarke Funktion kann online während der Messung oder offline bei der Analyse der Messdaten verwendet werden.
Validierung von Harmonischen:
Bewertung von Harmonischen und Zwischenharmonischen von Spannung, Strom und Leistung
Flicker-Validierung:
Bewertung von dc, dmax, td, Pst und Plt für den Plt Beurteilungszeitraum
