DEWE3-A8-PA
Der tragbare Mixed-Signal Power Analyzer
Der DEWE3-A8-PA ist unser tragbarer Mixed-Signal-Power-Analyzer. Er bietet 8 TRION(3)-Steckplätze mit bis zu 16 Leistungsphasen. Nutzen Sie die intuitive OXYGEN-Messsoftware auf dem großen Multitouch-Display. Genießen Sie eine schnelle und präzise Datenerfassung mit bis zu 10 MS/s pro Kanal sowie höchsten Komfort dank 8 integrierter, redundanter Stromwandler-Versorgungen.
Key Features
- Bis zu 16 Leistungsphasen
- 8 TRION(3)-Steckplätze
- 0,04 % Grundgenauigkeit
Schnittstellen
- Bis zu 10 MS/s pro Kanal
- Mixed-Signal-Leistungsmessung
- Sync, CAN, DIOs, Zähler
Gut zu wissen
- Signaleingänge hinten
- 800 MB/s lückenlose Speicherrate
- Redundante, integrierte Stromwandlerversorgung

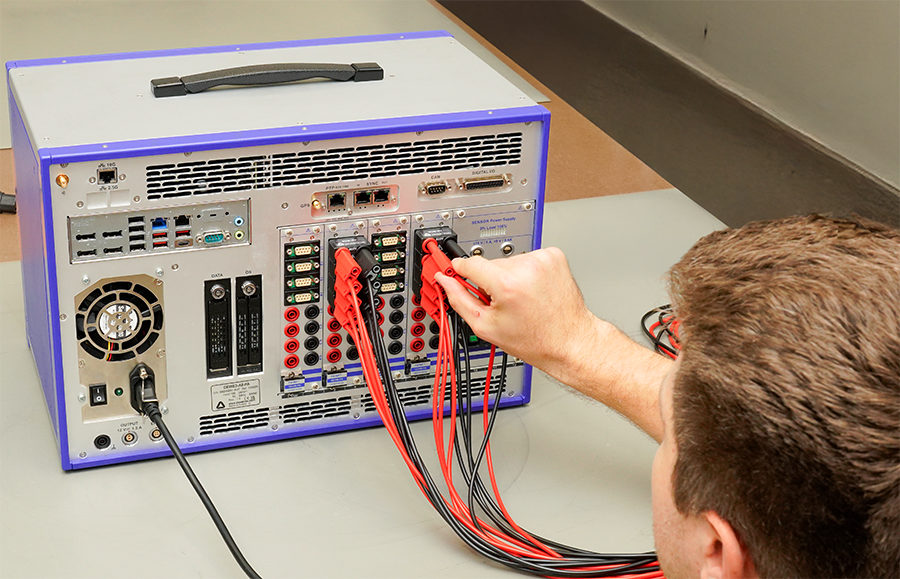

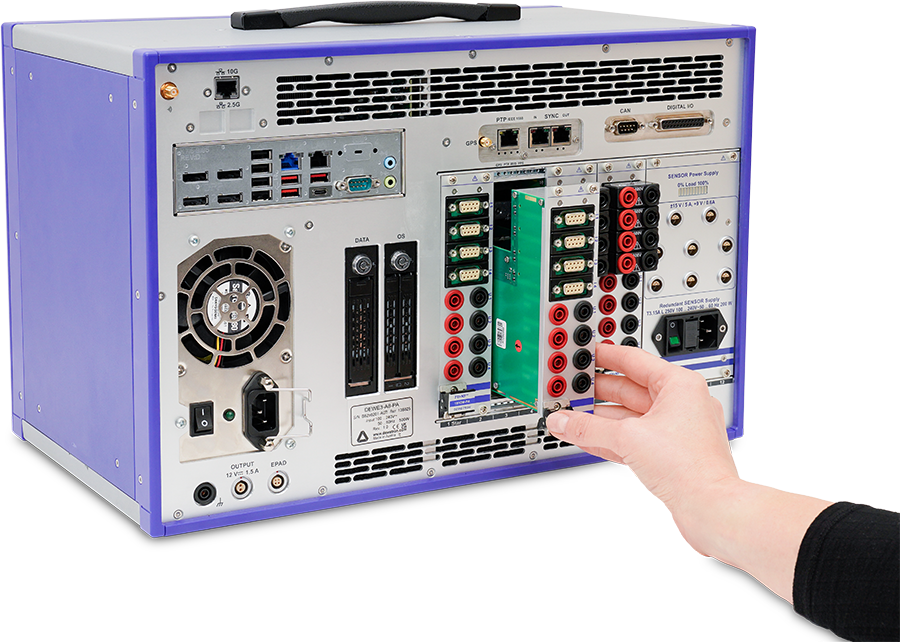

AUSTAUSCHBARE POWER-MODULE
Genießen Sie maximale Flexibilität mit austauschbaren Plug-and-Play-Leistungsmodulen: Wählen Sie die passenden TRION(3)-Power-Module für Ihre Messanforderung, stecken Sie sie in Ihr DEWE3-A8-PA-System und legen Sie sofort los. Die TRION(3)-Serie ermöglicht eine 4-Phasen-Leistungsanalyse mit bis zu 10 MS/s Abtastrate und bietet eine hohe Sicherheit (Schutzklasse) sowie einen weiten Messbereich von ±2 kVPEAK bei 24-Bit-Auflösung – und das ohne Bereichsfehler.

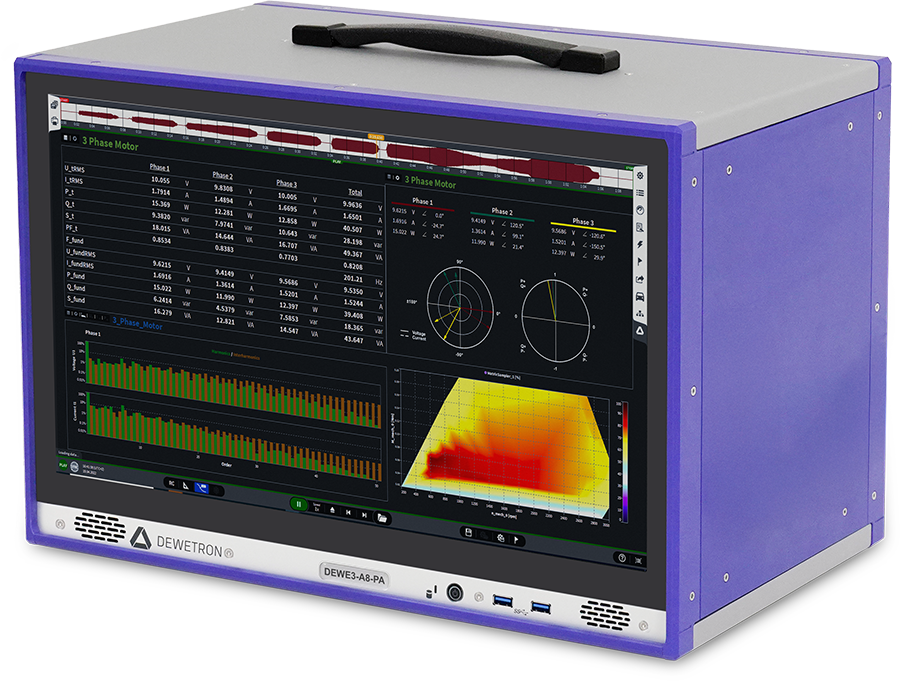

HIGH-END-LEISTUNGSANALYSE MIT OXYGEN
Nutzen Sie das volle Potenzial des DEWE3-A8-PA mit unserer leistungsstarken und intuitiven OXYGEN-Messsoftware. Sie unterstützt Sie mit einer Vielzahl an Funktionen und ist dennoch sehr intuitiv zu bedienen. OXYGEN integriert nahtlos Daten von mehreren, vollständig synchronisierten Signalen in die Berechnungen zur Leistungsanalyse.
- Analysieren Sie 1–9 Phasen-Leistungssysteme (z.B. 1P2W, 2V2A, 3P3W, 3P4W, 2x3P3W)
- Fassen Sie mehrere Leistungssysteme logisch in Gruppen zusammen
- Profitieren Sie von lückenlosen, zyklischen Berechnungen – keine blinden Flecken mehr
- Bearbeiten Sie Ihre Daten auch offline
- Analysieren und exportieren Sie Ihre aufgezeichneten Daten
- Profitieren Sie von höchster Genauigkeit und Zuverlässigkeit durch einzigartige Grundfrequenzerkennung mit Verzögerungskompensation

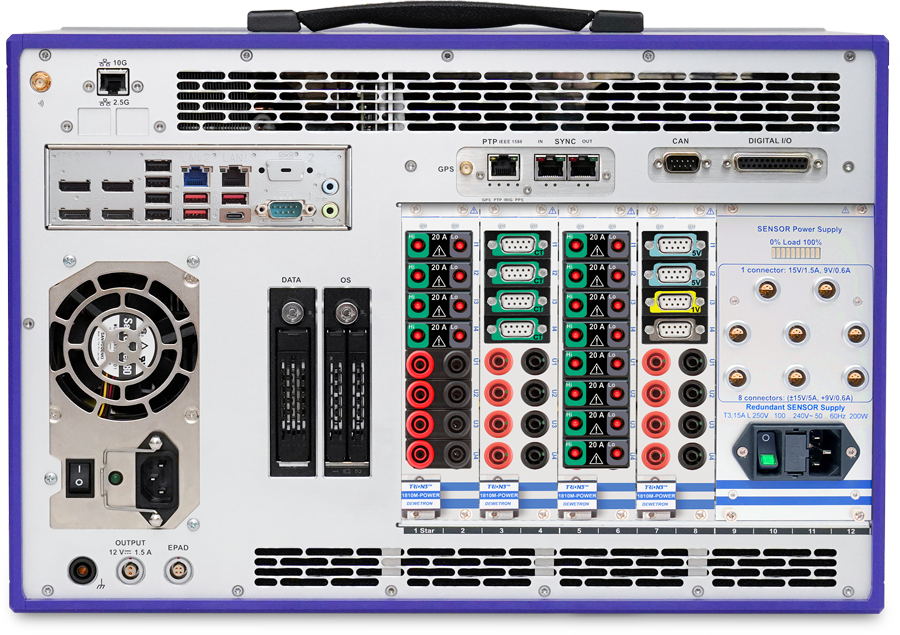

INDIVIDUELLE Signaleingänge
Gestalten Sie Ihr individuelles System dank einzigartiger Modularität: Die 4 Steckplätze auf jedem Power-Modul oder sogar 8 Steckplätze des TRION3-1810x-SUB-8-Moduls können mit verschiedenen Sub-Modulen ausgestattet werden. Wählen Sie zwischen Modulen für Gleichstrom- oder Spannungsmessungen und schließen Sie nahezu jeden Sensor oder Stromwandler an. Erstellen Sie Ihre individuellen Eingabekonfigurationen und tauschen Sie die Sub-Module jederzeit selbst aus. Diese werden automatisch vom System erkannt und enthalten die Kalibrierungsdaten direkt im Modul.
HÖCHSTE GENAUIGKEIT FÜR IHRE MESSUNGEN
Die Messgenauigkeit des DEWE3-A8-PA ist beeindruckend. Im Vergleich zu anderen auf dem Markt erhältlichen Power Analyzern bietet er einen konstant niedrigen Messfehler von nur 0,03 % im Frequenzbereich von 0,5 Hz bis 1000 Hz. Jedes Gerät wird mit einem Werkskalibrierzertifikat geliefert und kann auf Wunsch ISO 17025-zertifiziert werden. Damit eignet sich der DEWE3-A8-PA ideal für Prüfstandsanwendungen, bei denen Präzision entscheidend ist.

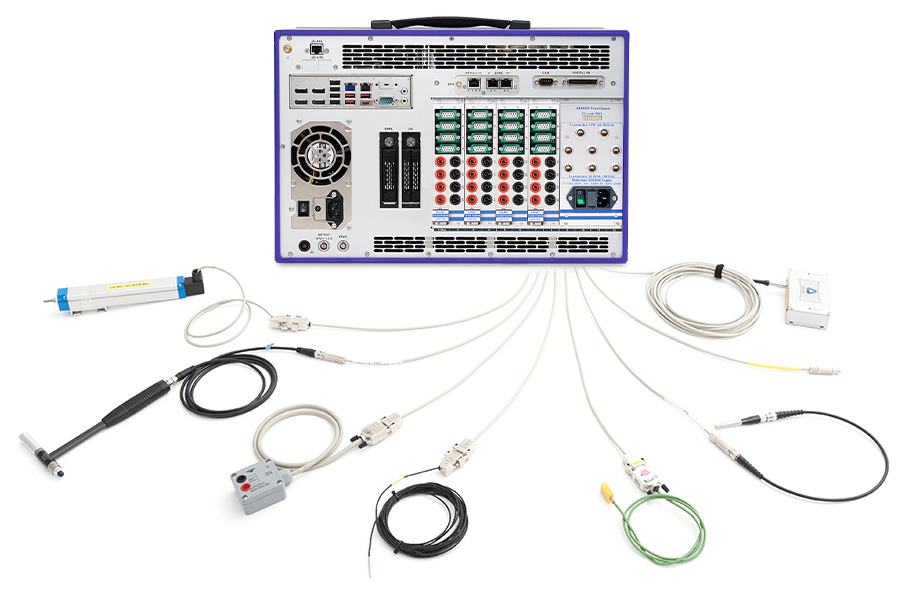

EIN SYSTEM FÜR ALL IHRE MESSUNGEN
Der DEWE3-A8-PA ist auch ein Mixed-Signal-Power Analyzer. Sie benötigen somit nur EIN Messsystem für alle Messungen sämtlicher Eingangssignale. Mit unseren TRION(3)-Modulen können Sie nicht nur elektrische Signale, sondern auch mechanische Daten, ECU-Daten, Video, Ton und viele mehr erfassen. Dabei messen Sie alle Signale gleichzeitig und das mit 100%iger Synchronisation. Einfach, flexibel und effizient!
ECHTZEIT-LEISTUNGSANALYSE
Für latenzkritische Messungen, bietet Ihnen DEWETRON eine dedizierte Lösung, um Ihren DEWE3-A8-PA in einen Echtzeit-Power Analyzer zu verwandeln:
- Zyklusweise Leistungsberechnung in Echtzeit
- Datenausgabe via Ethernet UDP oder EtherCAT Slave
- Datenausgaberate: 1 kHz
- Typische I/O-Latenz: 2 ms (max. 4 ms)
EINFACHE PRÜFSTANDINTEGRATION
DEWETRON-Systeme überzeugen durch zuverlässige Daten für Prüfstandsanwendungen. Dank smarter Schnittstellentechnologie lässt sich der DEWE3-A8-PA nahtlos in Automatisierungssysteme wie PAtools® von NI integrieren. Der DEWE3-A8-PA ist mit Schnittstellen für eine zuverlässige Datenübertragung, Fernsteuerung und Konfiguration über TCP/IP-basierte Protokolle ausgestattet, die auf Prüfstandarchitekturen zugeschnitten sind.

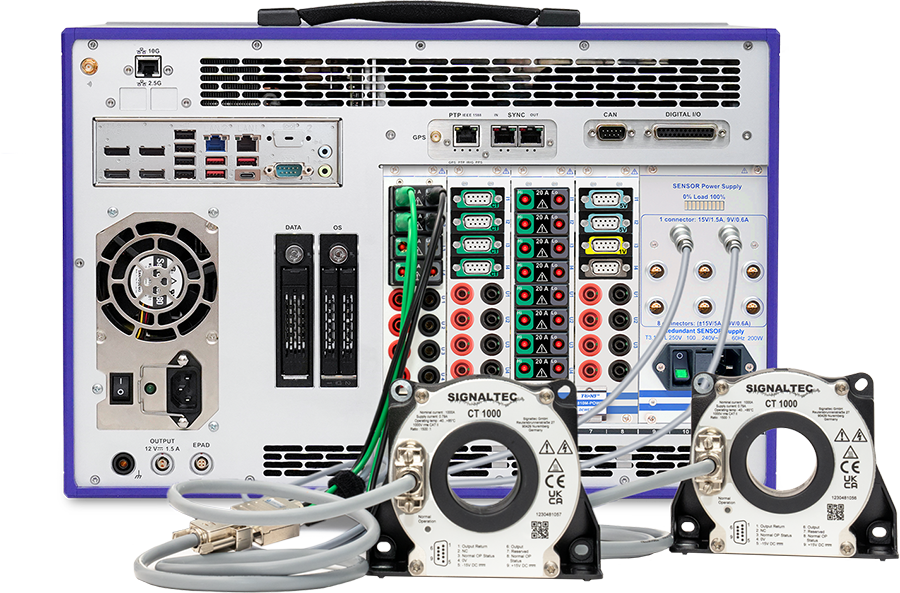

AKTIVE VERSORGUNG der STROMWANDLER
Der DEWE3-A8-PA verfügt über eine integrierte, redundante Stromwandlerversorgung. Zusätzliche Boxen sind überflüssig – schließen Sie Ihre Wandler direkt an und profitieren Sie von der Kompatibilität mit gängigen Sensoren (±15 V oder +9 V).
Erhalten Sie mehr Informationen zum DEWE3-A8-PA
ENTDECKEN SIE DIE VIELSEITIGKEIT DES DEWE3-A8-PA
Entdecken Sie die ultimative Flexibilität und Benutzerfreundlichkeit mit dem DEWE3-A8-PA. Dieses leistungsstarke Gerät wurde speziell für Ihre Anforderungen entwickelt und bietet anpassbare Optionen, intuitive Bedienelemente und praktische Installationslösungen. Erfahren Sie unten mehr über die wichtigsten Funktionen:
WÄHLEN SIE IHR BETRIEBSSYSTEM
Der DEWE3-A8-PA wird standardmäßig mit Windows-Betriebssystem geliefert. Alternativ können Sie es auch mit Linux erhalten.
Mehr erfahren

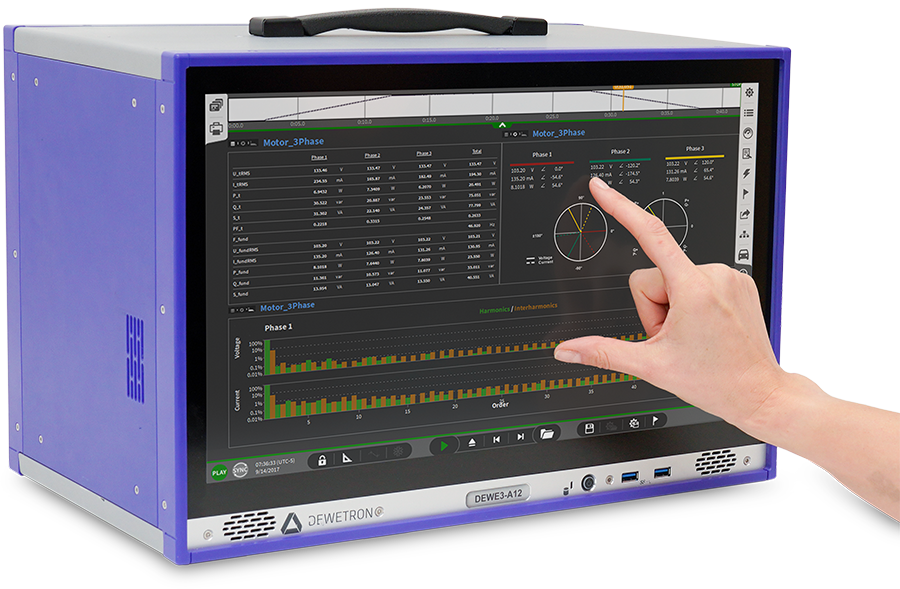

BENUTZERFREUNDLICHES MULTI-TOUCH-DISPLAY
Der DEWE3-A8-PA verfügt über ein helles 18,5” Multi-Touch-Full-HD-Display für eine schnelle und einfache Bedienung. Verwenden Sie unsere intuitive OXYGEN-Messsoftware über einfache Multitouch-Gesten.
OXYGEN-NET
Kombinieren Sie mit dieser Softwareoption mehrere DEWETRON-Messsysteme zu einem virtuellen Messgerät mit hoher Kanalanzahl. Die Einrichtung und Steuerung sind sehr einfach.
Mehr erfahren
