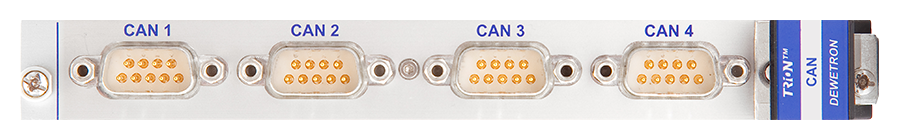

TRION3-CAN-FD: DEWETRONs neues Messmodul
Bei DEWETRON wissen wir, dass Präzision und Flexibilität in der Datenerfassung entscheidend sind. Deshalb haben wir das TRION3-CAN-FD entwickelt – unser neuestes CAN-FD-Messmodul, das speziell darauf ausgelegt ist, den steigenden Anforderungen moderner Testumgebungen gerecht zu werden.
Hauptmerkmale des TRION3-CAN-FD Messmoduls
- High-Speed CAN-FD-Unterstützung: Arbeitet mit Datenraten von bis zu 8 Mbit/s für eine schnelle und effiziente Datenübertragung.
- Erweiterte Busdiagnose: Jeder Port ist mit einer Diagnoselogik ausgestattet, die automatisch Fehler wie einen Kurzschluss, eine Busunterbrechung oder fehlende Terminierung erkennt. Gefundene Fehler werden über digitale Kanäle in der OXYGEN-Messsoftware angezeigt und können in Echtzeit überwacht werden. CAN RX und CAN TX können mit bis zu 10 MS/s beobachtet werden.
- Präzise Zeitsynchronisation: Erreicht eine Zeitstempelgenauigkeit von 0,1 µs und ermöglicht so eine nahtlose Integration mit analogen Daten und anderen Messquellen.
- Flexible CAN-Out-Funktion: Unterstützt die Ausgabe von bis zu 1.000 Datenframes pro Sekunde und ermöglicht dadurch eine schnelle Kommunikation.
- Kanal-zu-Kanal-Isolation: Sorgt für einen zuverlässigen, störungsfreien Betrieb über alle Kanäle hinweg.
- Programmierbare interne Terminierung: Ausgestattet mit einem 120-Ω-Shunt, um eine flexible Integration in verschiedene Systeme zu gewährleisten.
Modulares Systemkonzept
Das TRION3-CAN-FD ist Teil des modularen TRION(3)-Systems von DEWETRON, das höchste Flexibilität und Skalierbarkeit bietet. Dieses System ermöglicht es Ihnen, Ihr Datenerfassungssystem individuell zusammenzustellen – mit einer großen Auswahl an Analog-, Digital- und Schnittstellenmodulen. Alle Module sind für eine einfache Integration konzipiert, sodass sich Ihr Messsystem mit Ihren Anforderungen weiterentwickeln kann.
Vergleich: TRION-CAN vs. TRION3-CAN-FD
|
|
|
||
| TRION3-CAN-FD | TRION-CAN | ||
| Unterstützte Protokolle | CAN 2.0B, CAN-FD, CAN SIC | CAN 2.0B | |
| Anzahl der Schnittstellen | 4 | ||
| Anschlüsse | DB9F with Standard CAN Pin Out | ||
| CAN Baudrate | 5 kbps to 1 Mbps | ||
| CAN-FD Baudrate | 1 Mbps to 8 Mbps | n/a | |
| Programmierbare Terminierung | Yes | ||
| Erweiterte Busfehlererkennung | Yes | No | |
| CAN-OUT-Datenrate | Typ. 1000 data frames /s | Typ. 100 data frames /s | |
| Sensorversorgung | Max 1 A per board | Max 0.6 A per board | |
| Isolationsspannung | 500 VDC | ||
| Schnittstelle | PXIe | PXI | |
| Unterstützte DEWE-Systeme | supporting DEWE3 chassis | supporting DEWE2 and DEWE3 chassis | |
Fazit
Das neue TRION3-CAN-FD Messmodul stellt einen bedeutenden Fortschritt in der CAN-FD-Messtechnik dar. Dank hoher Geschwindigkeit, fortschrittlicher Diagnosefunktionen und präziser Synchronisation ist es ein unverzichtbares Werkzeug für Ingenieure in verschiedensten Branchen. Durch die nahtlose Integration in das modulare DEWETRON-System bietet es eine flexible und skalierbare Lösung, die perfekt auf die Anforderungen moderner Testumgebungen zugeschnitten ist.
Wenn Sie weitere Informationen oder Unterstützung bei der Integration des TRION3-CAN-FD in Ihr System benötigen, kontaktieren Sie uns gerne.
